搪玻璃列管式冷凝器

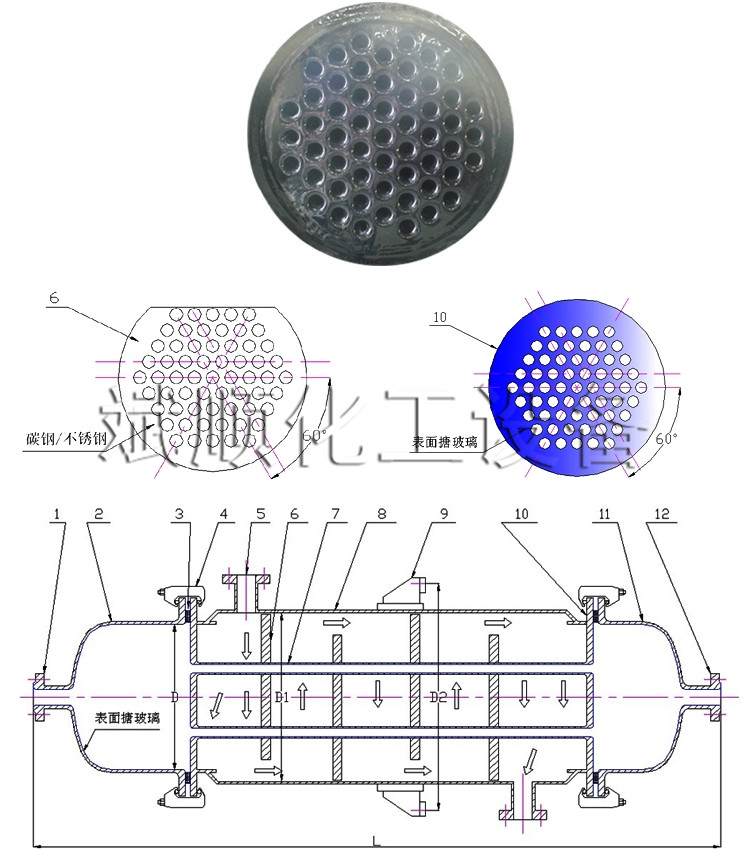

（1）、（12）	物料进出口	（2）、（11）	封头	（3）	垫圈
（4）	卡子	（5）	冷却/加温液进出口	（6）	折流板
（7）	换热管	（8）	罐体	（9）	耳座（支座）
（10）	管板

搪玻璃列管式换热器面积数据表

换热面积 m²	D	换热管Pipe			换热器Exchanger
换热面积 m²	D	L1	数量 Quantity	规格 Specification	D1	D2	L
5	Ф400	1500	19	Ф38x4	Ф500	Ф610	2100
8	Ф500	1500	37	Ф38x4	Ф600	Ф712	2150
10	Ф400	3000	19	Ф38x4	Ф500	Ф610	3600
10	Ф600	1500	55	Ф38x4	Ф700	Ф832	2200
15	Ф500	3000	37	Ф38x4	Ф600	Ф712	3650
15	Ф700	1500	83	Ф38x4	Ф800	Ф947	2300
20	Ф600	3000	55	Ф38x4	Ф700	Ф832	3700
20	Ф800	1500	109	Ф38x4	Ф900	Ф1055	2350
25	Ф900	1500	139	Ф38x4	Ф1000	Ф1148	2400
30	Ф700	3000	83	Ф38x4	Ф800	Ф947	3800
30	Ф1000	1500	163	Ф38x4	Ф1100	Ф1260	2500
40	Ф800	3000	109	Ф38x4	Ф900	Ф1055	3850
50	Ф900	3000	139	Ф38x4	Ф1000	Ф1148	3900
60	Ф1000	3000	163	Ф38x4	Ф1100	Ф1260	4000

技术条件 Design Conditions	设计压力 Design pressure	设计温度 Design temperature	允许温差Permissible remperature differemce	换热系数Heat-transfer coefficient
壳壁Shell side	0.6MPa	250℃	100℃	380～450W/m²·K
管壁Tube side	0.4MPa	250℃	100℃	380～450W/m²·K

在化学、医药工业的生产线中，有冷却、凝结、加热、沸腾等热交换过程。这些须根据液体种类、操作条件等情况，选择适宜的设备，使机器构造的质料，符合生产工作的需要。
不锈钢列式热交换器具有高耐腐蚀、高热效率、冷却效果好、小巧合适等等优良性能。
特点：
☆ 高耐蚀性
☆ 优良的不粘附性能，易清洗
☆ 容积小，占地少
与其它搪玻璃热交换器比较，每单位热交换面积，以这种热交换器所占地盘少，这样就可使整个生产设备的小巧经济。
