搪玻璃碟片式冷凝器

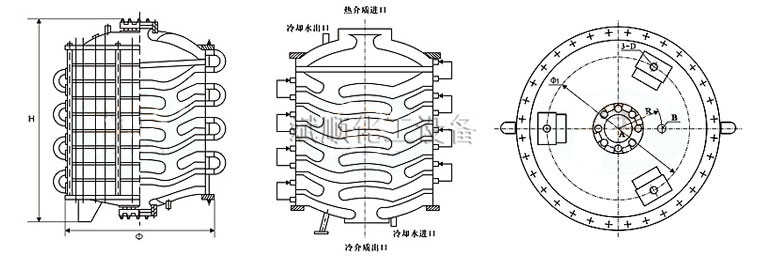

碟片式冷凝器尺寸表 mm

P-0.5型				P-1型				P-2型
换热面积（m²）	中层片数（片）	H	φ	换热面积（m²）	中层片数（片）	H	φ	换热面积（m²）	中层片数（片）	H	φ
1.5	2	670	700	5	4	1000	960	10	4	1260	1150
2	3	760	700	6	5	1100	960	12	5	1380	1150
2.5	4	850	700	7	6	1200	960	14	6	1500	1150
3	5	950	700	8	7	1290	960	16	7	1620	1150
3.5	6	1040	700	9	8	1380	960	18	8	1740	1150
4	7	1130	700	10	9	1470	960	20	9	1860	1150
4.5	8	1220	700	11	10	1560	960	22	10	1980	1150
5	9	1320	700	12	11	1650	960	24	11	2100	1150
6	11	1500	700	13	12	1740	960	26	12	2220	1150
6.5	12	1600	700	14	13	1830	960	28	13	2340	1150
7	13	1680	700	15	14	1920	960	30	14	2460	1150

图中	P-0.5型	P-1型	P-2型
φ1	450	660	850
R	220	220	250
D	φ20	φ22	φ25
A	介质进出口 DN80	介质进出口 DN100	介质进出口 DN125
B	进出水G1"束接	进出水G1"束接	进出水G1/4"束接

主要技术条件：
使用温度：-20℃～200℃
使用压力：器内：≤0.085MPa　　夹套内：≤0.4MPa
传热系数：485Kcal/h㎡C
瓷层耐电压：20KV
瓷层厚度：0.8～1.8mm
法兰平面度：≤0.3%DN
法兰圆度：≤0.4%DN
瓷釉理化性能和瓷面外观质量均符合HG2432-2007及Q/320281 ADA02-1996标准
备注：设计及制作搪玻璃列管式冷凝器
